EN 14509 屋面及覆层夹心板的剪切强度和剪切模量
发布日期：2024-1-30 11:58:31 阅读次数：722
EN 14509 针对工厂生产的、自承重的双层金属面隔热夹心板（用于屋面及屋面覆层之间、外墙以及墙面之间覆层的隔断层）规定了要求。绝热的芯材料包括硬质聚氨酯、发泡聚苯乙烯、挤制聚苯乙烯泡沫体、酚醛泡沫体、泡沫玻璃和矿物棉。
EN14509标准对夹心板的机械强度规定了许多要求，其中包括了夹心板芯材料的剪切强度及剪切模量的测定和规范。该测试采用了四点弯曲试验，通过测试样品在剪切断裂时的极限载荷，由载荷挠度曲线计算出剪切模量。
在弯曲夹具设计时最重要的是尽量减少摇晃或反弹，而且与样品接触的负载板要有足够的宽度，以防止损坏芯板的表面。最大的测试载荷取决于芯板厚度及材料类型，但通常低于 50 kN。对于此测试，我们建议使用万能测试机，它可以自动计算剪切强度及剪切模量值。
金属夹芯板欧盟CE认证标准－EN14509:2013
EN 14509:2013 Self-supporting double skin metal faced insulating panels-Factory made products-Specifications
EN 14509:2013 自支撑双层金属面保温绝热夹芯板-工厂制产品-规范
本欧洲标准规定了工厂制造的自支撑双层金属面层压板的要求，用于以下应用中的不连续铺设
a）屋顶和屋顶覆层
b）外墙和墙面覆层
c）建筑围护结构内的墙壁（包括隔墙）和天花板
EN14509涵盖的绝缘芯材为硬质聚氨酯、膨胀聚苯乙烯、挤出聚苯乙烯泡沫、酚醛泡沫、蜂窝玻璃和矿棉
EAD 340287-00-0203 Reinforced high density EPS structural panel system for building units
EAD 340287-00-0203 建筑单元用增强型高密度EPS结构板系统
EN 14509:2013–建筑用金属保温夹芯板主要测试项目
1、Shear strength and shear modulus 剪切强度和模量
2、Creep coefficient 蠕变系数
3、Compressive strength or compressive stress 抗压强度或应力
4、Shear strength after long-term loading 长期荷载下剪切强度
5、Cross panel tensile strength 拉伸强度
6、Bending moment capacity and wrinkling stress 抗弯承载力和起皱压力
7、Bending moment capacity and wrinkling stress over a central support中心点支撑抗弯承载力和起皱压力
8、Thermal transmittance传热系数
9、Reduction of tensile strength with time as a consequence of ageing (durability) 抗张强度随老化时间的影响 - 耐久性
10、Resistance to point loads and access loads–ceiling panels and roofs 点荷载和使用荷载耐久性
11、Reaction to fire对火反应
12、Dimensional tolerances for sandwich panels 尺寸极限偏差

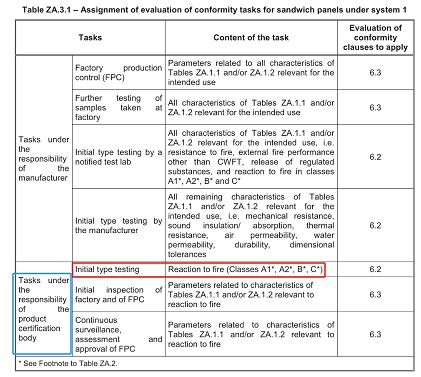

EN 14509:2013–建筑用金属保温夹芯板的3种认证体系
AVCP System 1认证体系：欧盟公告号初步型式测试，现场审核，欧盟公告号签发证书
AVCP System 3认证体系：欧盟公告号初步型式测试，欧盟公告号签发证书
AVCP System 4认证体系：初步型式检验，生产商自我声明
南京睿督公司为欧盟公告号Notified Body实验室授权合作实验室，可以直接受理EN 14509建筑用金属保温夹芯板CE认证。
南京睿督公司咨询电话：025-8658 3475 400-603-6575
网址：www.hksmartps.com www.cprce.com
邮箱：info@hksmartps.com
...
EN14509标准对夹心板的机械强度规定了许多要求，其中包括了夹心板芯材料的剪切强度及剪切模量的测定和规范。该测试采用了四点弯曲试验，通过测试样品在剪切断裂时的极限载荷，由载荷挠度曲线计算出剪切模量。
在弯曲夹具设计时最重要的是尽量减少摇晃或反弹，而且与样品接触的负载板要有足够的宽度，以防止损坏芯板的表面。最大的测试载荷取决于芯板厚度及材料类型，但通常低于 50 kN。对于此测试，我们建议使用万能测试机，它可以自动计算剪切强度及剪切模量值。
金属夹芯板欧盟CE认证标准－EN14509:2013
EN 14509:2013 Self-supporting double skin metal faced insulating panels-Factory made products-Specifications
EN 14509:2013 自支撑双层金属面保温绝热夹芯板-工厂制产品-规范
本欧洲标准规定了工厂制造的自支撑双层金属面层压板的要求，用于以下应用中的不连续铺设
a）屋顶和屋顶覆层
b）外墙和墙面覆层
c）建筑围护结构内的墙壁（包括隔墙）和天花板
EN14509涵盖的绝缘芯材为硬质聚氨酯、膨胀聚苯乙烯、挤出聚苯乙烯泡沫、酚醛泡沫、蜂窝玻璃和矿棉
EAD 340287-00-0203 Reinforced high density EPS structural panel system for building units
EAD 340287-00-0203 建筑单元用增强型高密度EPS结构板系统
EN 14509:2013–建筑用金属保温夹芯板主要测试项目
1、Shear strength and shear modulus 剪切强度和模量
2、Creep coefficient 蠕变系数
3、Compressive strength or compressive stress 抗压强度或应力
4、Shear strength after long-term loading 长期荷载下剪切强度
5、Cross panel tensile strength 拉伸强度
6、Bending moment capacity and wrinkling stress 抗弯承载力和起皱压力
7、Bending moment capacity and wrinkling stress over a central support中心点支撑抗弯承载力和起皱压力
8、Thermal transmittance传热系数
9、Reduction of tensile strength with time as a consequence of ageing (durability) 抗张强度随老化时间的影响 - 耐久性
10、Resistance to point loads and access loads–ceiling panels and roofs 点荷载和使用荷载耐久性
11、Reaction to fire对火反应
12、Dimensional tolerances for sandwich panels 尺寸极限偏差
EN 14509:2013–建筑用金属保温夹芯板的3种认证体系
AVCP System 1认证体系：欧盟公告号初步型式测试，现场审核，欧盟公告号签发证书
AVCP System 3认证体系：欧盟公告号初步型式测试，欧盟公告号签发证书
AVCP System 4认证体系：初步型式检验，生产商自我声明
具体选择哪种认证体系需要结合产品实际用途及防火等级来决定，具体可以咨询南京睿督，防火等级越高，一般需要根据体系1来进行EN14509的欧盟CE认证。
南京睿督公司为欧盟公告号Notified Body实验室授权合作实验室，可以直接受理EN 14509建筑用金属保温夹芯板CE认证。
